Hướng Dẫn Cách Đo Tụ Điện Bằng Đồng Hồ Điện Tử Chuẩn Xác A-Z

Tụ điện bị hỏng có thể khiến quạt điện quay yếu, máy lạnh khó khởi động hoặc thiết bị điện tử hoạt động chập chờn. Nhiều người đã có đồng hồ điện tử nhưng vẫn không biết chọn thang đo nào, đặt que đo ra sao và đọc kết quả như thế nào để xác định tụ còn sử dụng được hay không. Việc đo sai cách có thể làm kết quả thiếu chính xác, gây hỏng đồng hồ hoặc dẫn đến nguy cơ điện giật do tụ vẫn còn tích điện. Sửa Điện Tử Limosa sẽ hướng dẫn cách đo tụ điện bằng đồng hồ điện tử theo từng bước cụ thể, giúp bạn kiểm tra linh kiện đúng kỹ thuật và nhận biết những trường hợp cần thay thế.

1. Chuẩn bị trước khi đo tụ điện bằng đồng hồ vạn năng số

Bước chuẩn bị quyết định độ chính xác của kết quả và sự an toàn của người thao tác. Bạn nên nắm rõ quy trình chuẩn bị cũng như cách đo tụ quạt bằng đồng hồ vạn năng để đảm bảo quá trình kiểm tra diễn ra mượt mà.

1.1. Dụng cụ cần thiết

Bạn cần chuẩn bị đầy đủ các dụng cụ sau trước khi bắt đầu.

• Đồng hồ vạn năng điện tử có thang đo điện dung µF hoặc thang đo điện trở và diode.
• Que đo gồm que đỏ cắm vào cổng VΩ và que đen cắm vào cổng COM.
• Thiết bị cần kiểm tra, tua vít và điện trở xả tụ.

Việc nắm vững cách đo tụ điện bằng đồng hồ điện tử sẽ giúp bạn chủ động hơn, nhưng trước hết hãy kiểm tra tình trạng pin của thiết bị đo. Pin yếu sẽ khiến số hiển thị bị nhảy chập chờn, dẫn đến những kết luận sai lệch.

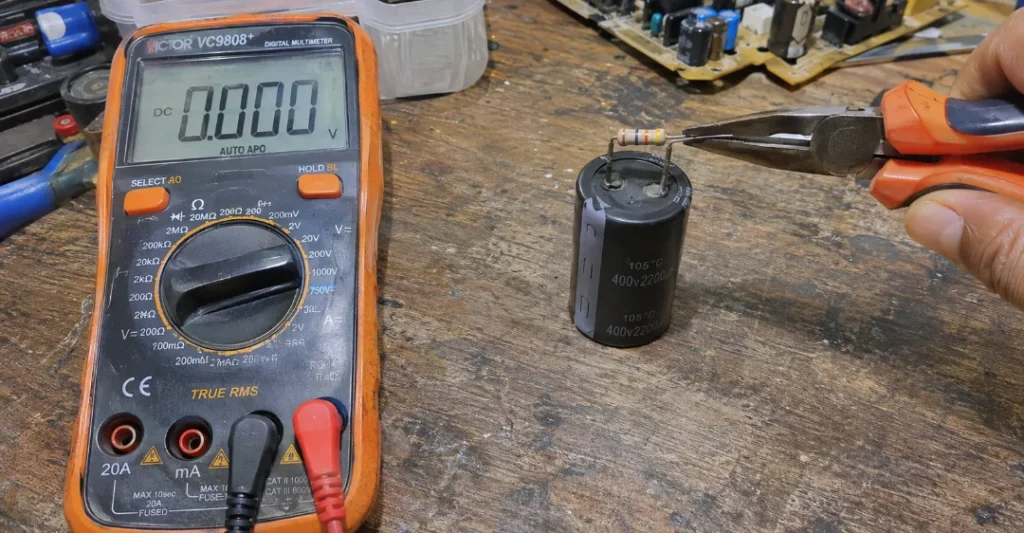

1.2. Nguyên tắc an toàn tối quan trọng: Xả tụ điện (Discharge)

Tụ điện có khả năng tích trữ điện áp cao ngay cả khi đã ngắt nguồn. Việc thực hiện đúng thao tác kiểm tra tụ điện bằng đồng hồ vạn năng bắt buộc bạn phải xả hết điện tích trước khi chạm que đo để tránh bị giật hoặc làm cháy cầu chì đồng hồ.

Bạn xả tụ an toàn theo các bước sau:

• Rút phích cắm thiết bị và chờ khoảng 5 phút.
• Cầm điện trở xả từ 1 kΩ đến 10 kΩ bằng kìm cách điện.
• Chạm hai đầu điện trở vào hai chân tụ trong 5 đến 10 giây.
• Chuyển đồng hồ sang thang điện áp một chiều và đo hai chân tụ.
• Xác nhận màn hình hiện gần 0V rồi mới tiến hành đo.

Bạn cũng có thể nối hai chân tụ qua một bóng đèn sợi đốt nhỏ. Bạn nên tránh dùng tua vít chập trực tiếp hai chân vì tia lửa điện làm hỏng chân tụ và gây nguy hiểm.

2. Chi tiết các cách đo tụ điện bằng đồng hồ điện tử theo từng trường hợp

Có hai phương pháp phổ biến tùy theo loại đồng hồ bạn đang có. Phần này hướng dẫn thao tác cụ thể cho từng phương pháp.

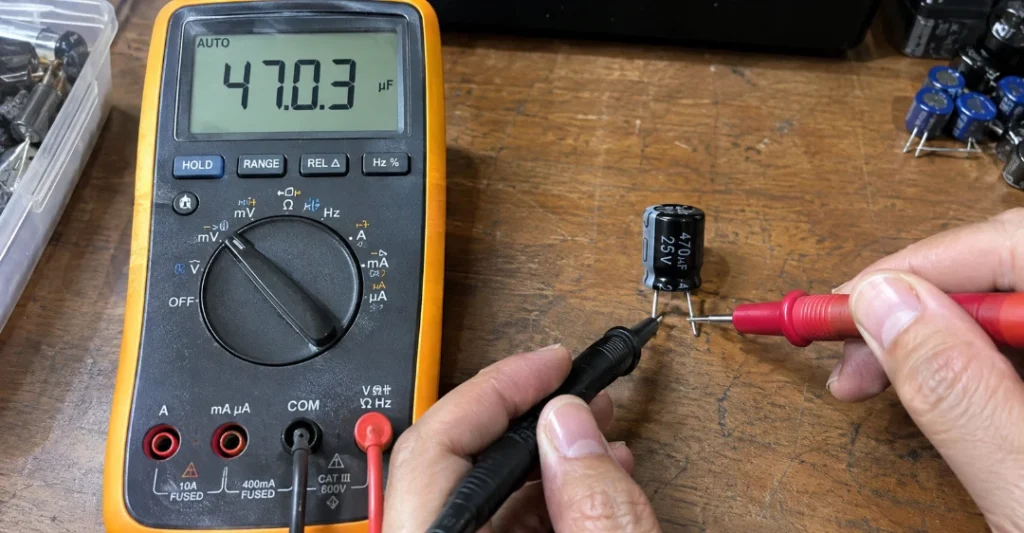

2.1. Cách 1: Đo trực tiếp bằng thang đo điện dung (µF/nF) trên đồng hồ số

Phương pháp này cung cấp giá trị điện dung thực tế giúp dễ dàng so sánh với thông số nhà sản xuất. Rất nhiều kỹ thuật viên ưu tiên áp dụng cách đo tụ bằng đồng hồ số vì tính chính xác cao nhất hiện nay.

Các bước thực hiện như sau:

• Bạn xả tụ hoàn toàn theo hướng dẫn ở mục 1.
• Bạn tháo hẳn tụ ra khỏi mạch bằng mỏ hàn và hút thiếc.
• Bạn vặn núm xoay về ký hiệu điện dung, thường ghi là F hoặc có biểu tượng tụ.
• Bạn cắm que đỏ vào cổng VΩ và que đen vào cổng COM.
• Bạn chạm hai đầu que đo vào hai chân tụ và giữ chắc tay.
• Bạn chờ vài giây cho số ổn định rồi đọc giá trị trên màn hình LCD.

Thao tác nắm vững cách đo tụ điện bằng đồng hồ điện tử đòi hỏi sự kiên nhẫn; đối với tụ dung lượng lớn, đồng hồ cần từ 5 đến 30 giây để xử lý. Không nên rút que đo quá sớm vì giá trị ban đầu thường thấp hơn thực tế.

Khi áp dụng cách đo tụ bằng đồng hồ điện tử, bạn đánh giá tình trạng tụ bằng cách so sánh kết quả đo được với trị số in trên vỏ tụ. Sai số cho phép thông thường dao động từ ±5% đến ±20% tùy loại. Ví dụ: Tụ ghi 100 µF đo được từ 80 µF đến 120 µF là vẫn dùng tốt, nhưng nếu kết quả dưới 70 µF nghĩa là tụ đã bị khô và cần thay mới.

2.2. Cách 2: Kiểm tra nhanh tụ điện bằng thang đo điện trở (Ω) hoặc diode

Trong trường hợp đồng hồ không tích hợp thang đo F, bạn vẫn có thể kiểm tra gián tiếp tình trạng tụ qua nguyên lý nạp xả. Áp dụng cách đo tụ bằng đồng hồ vạn năng qua thang điện trở là giải pháp thay thế rất phổ biến.

Quy trình áp dụng cách đo tụ điện bằng đồng hồ vạn năng qua thang Ohm được tiến hành theo các bước:

• Bạn xả tụ và tháo tụ ra khỏi mạch.
• Bạn chỉnh đồng hồ về thang đo Ω từ 2 kΩ trở lên hoặc thang diode.
• Bạn chạm que đỏ vào chân dương và que đen vào chân âm của tụ.
• Bạn quan sát số hiển thị trong vài giây.
• Bạn đảo chiều que đo rồi quan sát thêm một lần nữa.

Nếu sử dụng đồng hồ kim, cách đo tụ điện bằng đồng hồ kim đòi hỏi chỉnh thang x1k hoặc x10k, theo dõi kim bật nhanh một góc rồi trôi dần về vô cực đối với tụ tốt).

Bạn dựa vào các dấu hiệu sau để kết luận:

• Tụ tốt: Số hiển thị nhảy lên rồi tăng dần về vô cực (OL). Khi đảo chiều que đo, hiện tượng nạp xả lặp lại.
• Tụ chết do chập: Đồng hồ kêu tít tít hoặc hiển thị 0 cố định.
• Tụ chết do đứt hoặc mất dung tích: Số liệu không thay đổi và màn hình đứng yên ở mức OL.

Phương pháp này không cho biết điện dung chính xác. Bạn nên dùng thang µF nếu đồng hồ có hỗ trợ.

3. Phân biệt cách đo cho từng loại tụ điện phổ biến

Mỗi loại tụ có cấu tạo khác nhau nên thao tác đặt que đo cũng khác nhau. Bạn cần nhận biết loại tụ trước khi đo để tránh đo sai cực.

3.1. Đo tụ hóa (tụ phân cực: tụ nguồn, tụ lọc)

Tụ hóa có hai chân phân biệt rõ cực dương và cực âm. Bạn xác định cực bằng cách nhìn vạch sọc trắng trên thân tụ, vạch này chỉ chân âm. Chân dài hơn thường là chân dương.

Khi thực hiện cách đo tụ điện bằng đồng hồ số, cần đặt que đỏ vào cực dương và que đen vào cực âm để đồng hồ tiến hành nạp điện chuẩn xác, tránh tình trạng sai lệch kết quả do ngược cực.

3.2. Đo tụ không phân cực (tụ gốm, tụ quạt, tụ đề máy nén)

Các loại tụ này không phân biệt chiều âm dương nên bạn có thể đặt que đo tùy ý. Khi thợ kỹ thuật chưa có đồng hồ số, cách đo tụ bằng đồng hồ kim thường được áp dụng cho dòng tụ này, tuy nhiên đo bằng đồng hồ điện tử vẫn đem lại sự tiện lợi vượt trội.

Khi muốn áp dụng cách đo tụ bằng đồng hồ vạn năng nhằm kiểm tra thiết bị làm mát trong gia đình, bạn thực hiện theo các bước:

• Bạn ngắt điện quạt và tháo tụ khỏi bộ dây.
• Bạn xả tụ bằng điện trở xả.
• Bạn chỉnh đồng hồ về thang µF.
• Bạn chạm hai que vào hai đầu cực của tụ.
• Bạn so số đo với trị số in trên thân tụ.

Tụ quạt ghi 2 µF mà đo chỉ còn 1 µF thì quạt quay yếu hoặc không tự khởi động. Bạn thay tụ cùng điện dung và cùng điện áp định mức để quạt hoạt động ổn định.

4. Bảng tổng hợp nhận biết tụ điện sống hay hỏng

Bảng dưới đây giúp bạn đối chiếu nhanh kết quả đo với tình trạng thực tế của tụ. Bạn chỉ cần so biểu hiện trên màn hình với từng dòng để đưa ra kết luận.

5. Những lỗi thường gặp và mẹo tối ưu khi đo tụ điện

Nhiều người đo đúng quy trình nhưng vẫn cho ra kết quả sai vì mắc các lỗi nhỏ. Bạn tham khảo các lỗi và mẹo sau để nâng cao độ chính xác.

• Không tháo tụ khỏi mạch: Các linh kiện song song với tụ làm số đo sai lệch. Bạn nên tháo ít nhất một chân tụ khỏi bo mạch trước khi đo.
• Không xả tụ trước khi đo: Điện tích còn lại làm hỏng đồng hồ hoặc làm số đo nhảy bất thường. Bạn luôn xả tụ và kiểm tra điện áp bằng 0 rồi mới đo.
• Chạm tay vào hai đầu que đo: Điện trở của cơ thể làm sai kết quả đo ở thang điện trở. Bạn chỉ cầm phần cách điện của que đo.
• Dùng đồng hồ chất lượng thấp: Đồng hồ kém không đo chính xác các tụ có điện dung nhỏ như nF và pF. Bạn nên chọn đồng hồ vạn năng điện tử có thang đo điện dung rõ ràng và độ phân giải tốt.

Bạn cũng nên chọn thang đo nhỏ nhất đủ chứa giá trị của tụ. Thang đo phù hợp giúp màn hình hiển thị nhiều chữ số hơn và kết quả chính xác hơn.

Bạn đã nắm quy trình xả tụ, đo điện dung, kiểm tra bằng thang điện trở và phân biệt từng loại tụ. Cách đo tụ điện bằng đồng hồ điện tử không khó nếu bạn làm đúng thứ tự và tuân thủ nguyên tắc an toàn. Bạn nên đo lại hai lần để chắc chắn trước khi quyết định thay tụ. Bạn gặp thiết bị hỏng tụ nhưng không tự xử lý được có thể dùng dịch vụ sửa chữa bo mạch và thay linh kiện của Trung Tâm Sửa Điện Tử Limosa. Chúng tôi kiểm tra tụ bằng thiết bị chuyên dụng và báo giá rõ ràng trước khi sửa. Bạn liên hệ HOTLINE 0776 103 892 để được hỗ trợ nhanh chóng.
