Lỗi H97 Lò Vi Sóng Panasonic Inverter: Cách Sửa Chi Tiết

Lỗi H97 lò vi sóng Panasonic là một trong những sự cố phổ biến nhất trên các dòng lò vi sóng Inverter hiện đại của hãng. Nếu lò của bạn chạy được khoảng 10 đến 30 giây rồi đột ngột dừng lại, màn hình hiển thị mã lỗi H97, điều đó báo hiệu vấn đề nghiêm trọng với hệ thống phát sóng cao tần. Trung Tâm Sửa Điện Tử Limosa sẽ hướng dẫn chi tiết từng bước làm thế nào để người dùng có thể tự kiểm tra, khoanh vùng lỗi và khắc phục sự cố một cách an toàn nhất.

1. Lỗi H97 lò vi sóng Panasonic là gì?

Lò vi sóng Panasonic Inverter lỗi H97 rất phổ biến, đặc biệt là những dòng cao cấp như NN-GF560M. Đây là một cơ chế tự bảo vệ của lò khi phát hiện ra sự cố ở bộ phận phát sóng cao tần (Magnetron) hoặc bo mạch biến tần (Inverter Board). Cơ chế này giúp ngăn ngừa hư hỏng lan rộng.

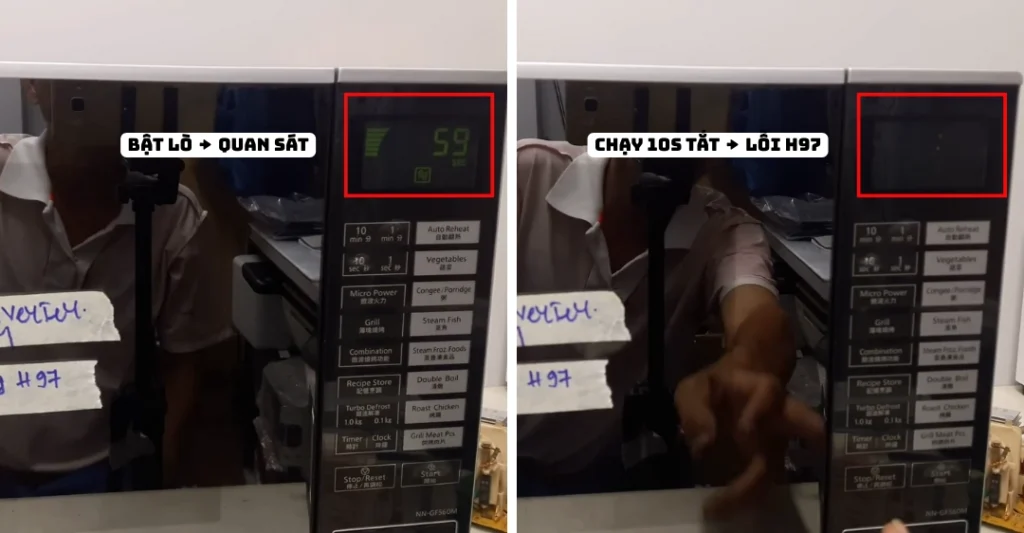

Dấu hiệu nhận biết lỗi H97 rất rõ ràng. Bạn bấm nút khởi động (Start), lò bắt đầu hoạt động, đĩa quay, quạt chạy, nhưng chỉ sau khoảng 10 đến 30 giây, lò sẽ tự động ngắt và màn hình sẽ nhấp nháy hiển thị mã lỗi H97. Việc này cho thấy bo điều khiển đã nhận lệnh, cấp nguồn cho mạch Inverter nhưng không nhận được tín hiệu phản hồi từ mạch phát sóng.

2. Nguyên nhân gây ra lỗi H97 lò vi sóng Panasonic

Nguyên nhân cốt lõi khiến lò vi sóng Panasonic báo lỗi H97 nằm ở việc bộ phận phát sóng cao tần không thể hoạt động ổn định hoặc không gửi tín hiệu phản hồi về bo điều khiển trong khoảng thời gian cho phép (thông thường là 10 giây đầu tiên).

2.1. Lỗi bo mạch biến tần (Inverter Board) – Nguyên nhân cốt lõi

Bo mạch Inverter chịu trách nhiệm chuyển đổi điện áp thấp thành điện áp cao để kích hoạt Magnetron. Nếu bo mạch này bị hỏng, nó không thể hoàn thành nhiệm vụ và gây ra lỗi H97.

• Phân tích chuyên sâu (hỏng IGBT hoặc tụ lọc): Bo Inverter thường chứa các linh kiện chịu tải nặng như Transistor IGBT (như 50N322) và Diode. Nếu một hoặc nhiều linh kiện này bị đánh thủng (chạm chập) hoặc các tụ lọc cao áp bị khô/hỏng, mạch Inverter sẽ ngừng hoạt động.
• Bo Inverter không gửi tín hiệu phản hồi: Đây là nguyên nhân trực tiếp dẫn đến lỗi H97. Nếu mạch hồi tiếp (feedback) trên bo Inverter bị đứt hoặc lỗi, bo điều khiển chính sẽ hiểu rằng mạch công suất đang có vấn đề, ngay cả khi nó chưa bị hỏng hoàn toàn.

2.2. Hỏng cảm biến nhiệt/đường mạch báo về (Sensor)

Mặc dù Magnetron (Phát sóng) là nguyên nhân chính gây lỗi H97 trên các dòng này (và thường bị nhầm lẫn với lỗi cảm biến), nhưng cảm biến nhiệt (thermistor) gắn gần Magnetron cũng có vai trò quan trọng.

• Lỗi đọc nhiệt độ: Nếu cảm biến bị chập hoặc đứt dây dẫn đến lỗi đọc nhiệt độ bất thường, bo điều khiển cũng có thể ngắt hoạt động để bảo vệ lò.
• Lỗi H97 lò vi sóng National cũ (thương hiệu cũ của Panasonic) cũng có cấu trúc tương tự, tập trung vào việc kiểm tra mạch Inverter.

2.3. Lỗi nguồn cấp (điện áp/cầu chì)

Trước khi đi sâu vào linh kiện, cần kiểm tra các vấn đề cơ bản:

• Kiểm tra nguồn điện vào: Điện áp đầu vào không ổn định cũng có thể khiến lò hoạt động không đúng chu trình.
• Cầu chì bảo vệ: Cầu chì bảo vệ trên bo mạch Inverter hoặc cầu chì nguồn chung có thể bị đứt do quá tải, khiến bo không được cấp điện. Tuy nhiên, nếu đứt cầu chì, lò thường không chạy được 10-30 giây mà tắt hẳn.

3. Hướng dẫn khắc phục lỗi H97 chi tiết A-Z

Các bước dưới đây tập trung vào việc xác định linh kiện nào đang gây ra lỗi H97, với phương pháp kiểm tra tuần tự Bo Khiển, Bo Inverter và cuối cùng là Magnetron (Phát sóng).

3.1. Bước 1: Kiểm tra cơ bản và nguyên tắc an toàn

Mục đích: Đảm bảo an toàn và thực hiện thao tác reset cứng cho lò.

Cách kiểm tra nguồn điện: Quan sát phích cắm và ổ điện xem có dấu hiệu cháy đen, chập chờn không. Đảm bảo nguồn điện nhà bạn đang ổn định 220V.

Cách Reset cứng:

• Rút phích cắm nguồn ra khỏi ổ điện.
• Chờ ít nhất 15-30 phút. Thao tác này giúp xả hết điện tích còn sót lại trong các tụ điện (đặc biệt là tụ cao áp) và reset trạng thái của bo điều khiển.
• Cắm lại và kiểm tra. Nếu vẫn báo H97, tiếp tục chuyển sang kiểm tra linh kiện.

3.2. Bước 2: Hướng dẫn đo kiểm tra bo mạch biến tần (Inverter)

Cảnh báo an toàn (quan trọng): Luôn rút phích cắm và xả tụ cao áp trước khi chạm vào linh kiện! Dù đã rút điện, tụ cao áp vẫn có thể tích trữ điện thế nguy hiểm (thường là >300V). Cách an toàn nhất là dùng tua-vít có cán cách điện chập hai cực của tụ cao áp (tụ lọc lớn) hoặc chờ đủ 30 phút.

3.2.1. Kiểm tra tín hiệu cấp nguồn 220V AC từ bo khiển

Mục đích: Xác định bo điều khiển chính có hoạt động và cấp lệnh ra không.

Vị trí đo: Rút socket nguồn 220V AC cấp cho bo Inverter ra.

Cách đo điện áp:

• Cắm điện lò vi sóng trở lại.

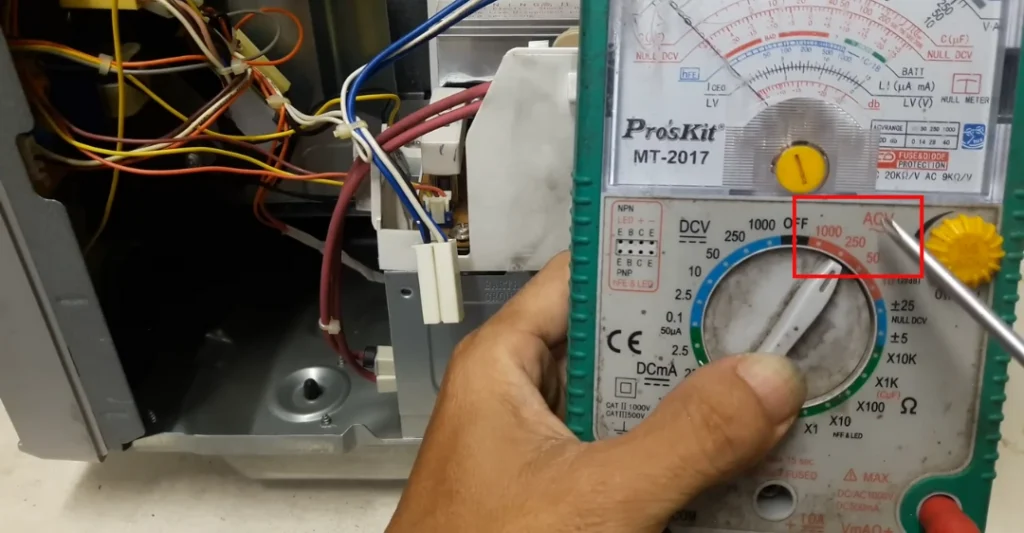

• Chỉnh đồng hồ vạn năng sang thang đo AC 250V.

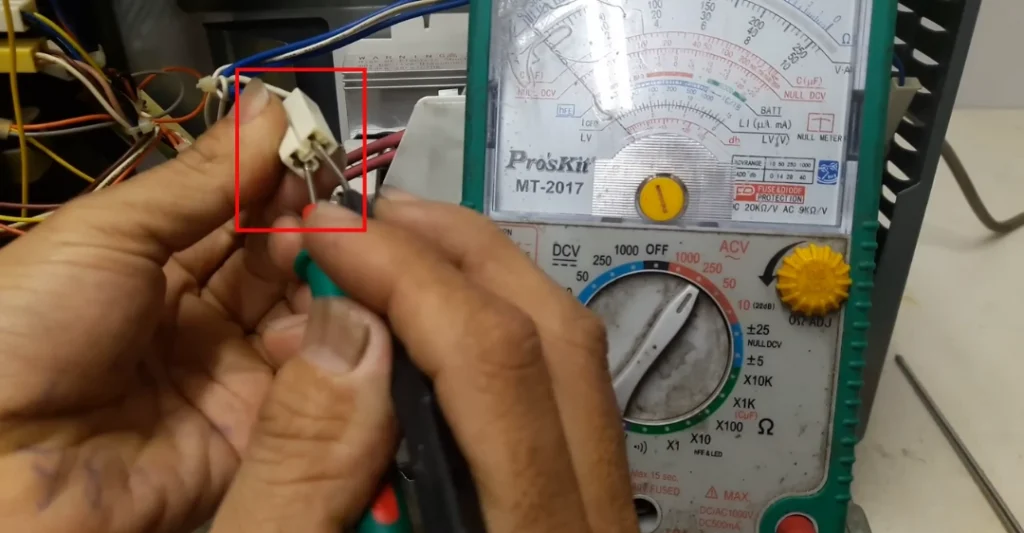

• Kẹp hai que đo vào hai chân của socket nguồn cấp ra từ bo khiển.

• Nhấn nút Start trên lò (chọn 1 phút).
• Kết quả: Nếu bo khiển tốt, đồng hồ sẽ hiển thị khoảng 220V AC trong khoảng 3 giây rồi ngắt (trạng thái mặc định khi không có bo Inverter kết nối).

Xác định: Bo khiển hoạt động tốt nếu có điện áp 220V AC trong 3 giây. Nếu không có nguồn ra, lỗi nằm ở bo khiển.

3.2.2. Kiểm tra linh kiện cốt lõi (IRBT và Diode) trên bo Inverter có bị chạm không

Mục đích: Kiểm tra nhanh IRBT và Diode (nằm trên bo Inverter) có bị chạm chập hay không mà không cần tháo bo.

Cách đo điện trở chạm chập (Kiểm tra nhanh):

• Rút điện và đảm bảo đã xả tụ.

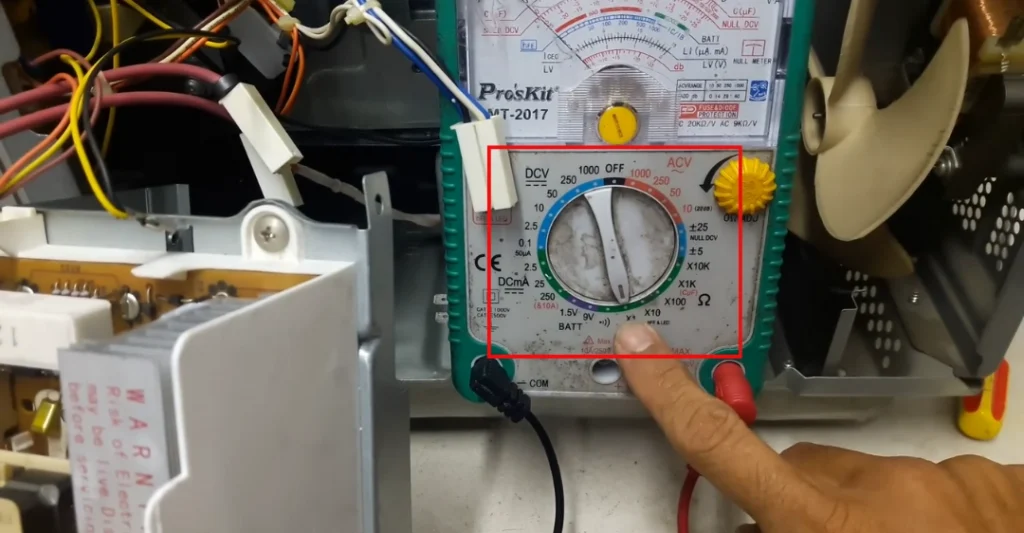

• Đặt đồng hồ vạn năng sang thang đo R x 1 (hoặc R x 10).

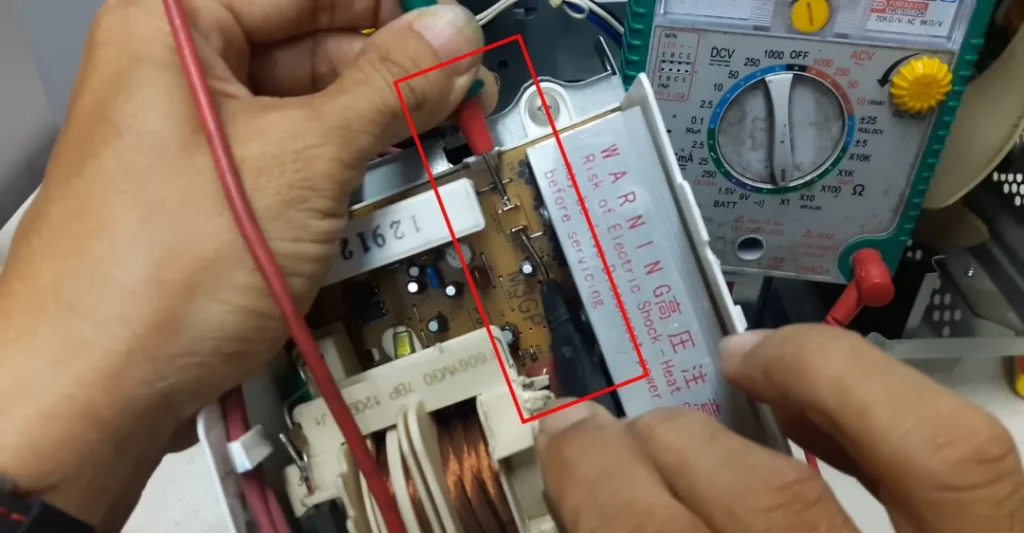

• Đo hai chân nguồn AC cấp vào bo Inverter (là hai chân tương ứng với socket vừa đo ở bước trên).

• Thao tác: Đo hai chiều (đổi đầu que đo).
• Kết quả (bo tốt): Kim đồng hồ không lên ở cả hai chiều. Điều này chứng tỏ IRBT và Diode trên bo Inverter không bị chạm chập.
• Kết quả (bo hư): Nếu kim lên khoảng 2/3 ở một hoặc cả hai chiều, chứng tỏ bo đã bị chạm (hỏng IRBT hoặc Diode) và cần thay thế/sửa chữa bo.

3.2.3. Kiểm tra bo Inverter tốt (thời gian mặc định)

Mục đích: Xác định chắc chắn bo Inverter còn hoạt động.

Cách kiểm tra:

• Cắm lại socket nguồn 220V AC vào bo Inverter.

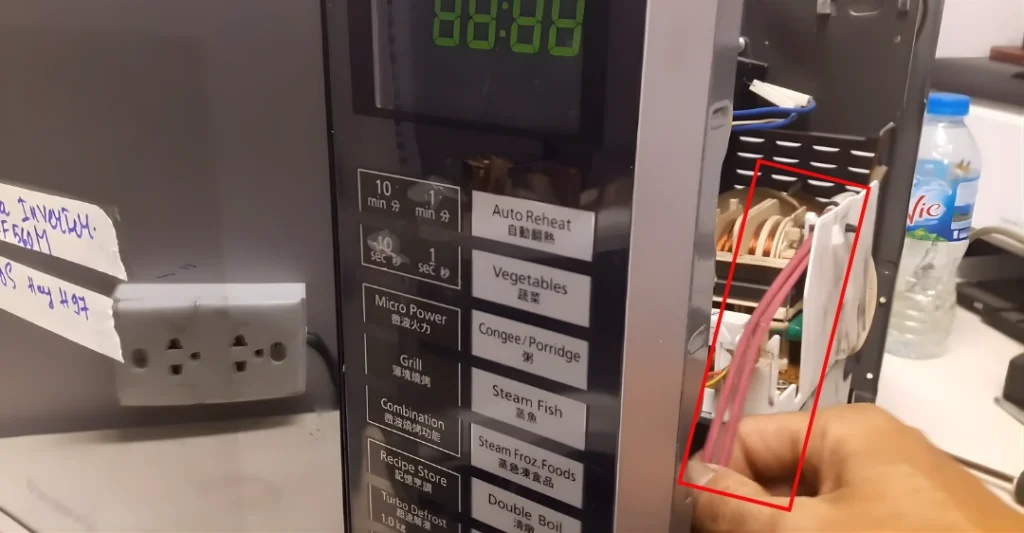

• Rút hai dây cao áp của Magnetron (Phát sóng) ra.

• Cắm điện và nhấn Start.
• Kết quả: Nếu bo Inverter tốt, lò sẽ chạy trong khoảng 24 giây (tới màn hình 36 giây nếu ban đầu là 1 phút) rồi dừng lại, báo lỗi H98.
• Xác định: Nếu lò chạy 24 giây báo H98, bo Inverter của bạn đang hoạt động bình thường, lỗi nằm ở Magnetron (Phát sóng).

3.3. Bước 3: Kiểm tra và thay thế Phát Sóng (Magnetron)

Sau khi đã loại trừ bo khiển và bo Inverter (chạy 24s báo H98), thì Magnetron chính là thủ phạm gây lỗi H97 (chạy 10s báo H97).

3.3.1. Hướng dẫn đo kiểm tra Magnetron (Phát sóng) bị chạm mát

Mục đích: Phát hiện Magnetron bị đánh thủng và chạm vỏ (chạm mát).

Cách đo chạm mát:

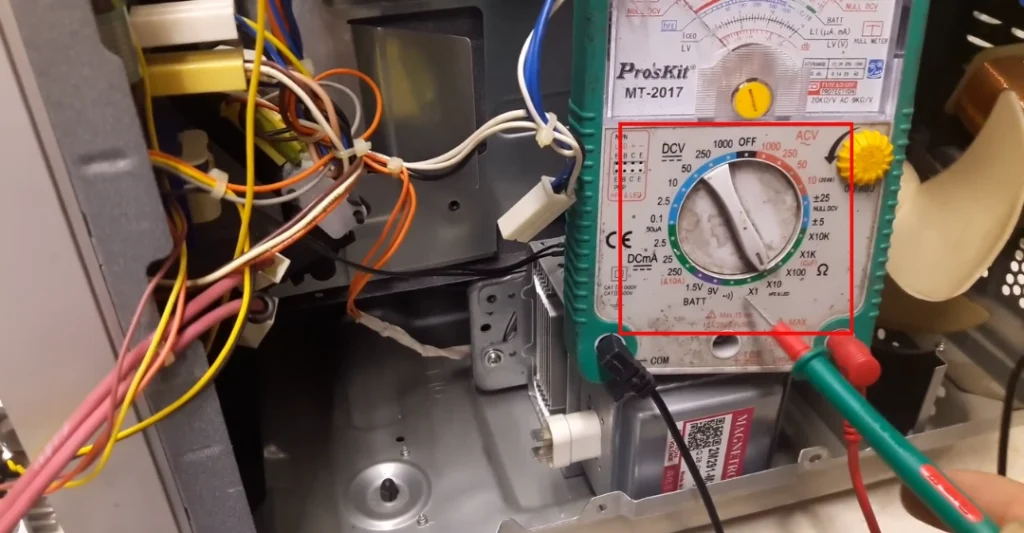

• Đặt đồng hồ Vạn năng sang thang đo R x 10k hoặc R x 1k.

• Đặt một que đo chạm vào vỏ (mát) của Magnetron.
• Đặt que đo còn lại chạm vào từng tim của Magnetron (có hai tim).

• Kết quả (hư hỏng): Nếu kim đồng hồ lên thẳng, điều này xác nhận Magnetron đã bị đánh thủng, chạm vỏ (chạm mát). Đây chính là nguyên nhân gây ra lỗi H97.

Cách đo tim (điện trở sợi đốt): Đo hai tim Magnetron với nhau, kim phải lên bình thường (điện trở thấp). Nếu không lên, Magnetron đứt tim.

3.3.2. Thao tác thay thế và kiểm tra cuối cùng

• Tháo và thay: Thay thế Magnetron đã xác định bị chạm mát bằng một Magnetron mới, đúng loại (Inverter). Lưu ý Magnetron Inverter thường có các lỗ thoát nhiệt khác biệt so với loại thường.
• Lưu ý quan trọng: Trong quá trình lắp ráp lại bo Inverter và Magnetron, bạn phải đảm bảo bắt chặt tất cả ốc mát (đặc biệt là ốc mát của bo Inverter). Nếu không bắt ốc mát, lò có thể đánh lửa và không hoạt động ổn định.
• Kiểm tra thành công: Sau khi thay và lắp lại, tiến hành kiểm tra với nước. Lò chạy liên tục (vượt qua mốc 10 giây) và đun sôi nước. Lỗi H97 đã được khắc phục

4. Tổng hợp mã lỗi thường gặp khác trên Panasonic

Sau khi khắc phục được lỗi H97 lò vi sóng Panasonic, bạn cũng nên nắm thêm các mã lỗi phổ biến khác trên dòng lò vi sóng Inverter:

Lỗi H97 lò vi sóng Panasonic Inverter thường là một sự cố phức tạp liên quan đến mạch phát sóng cao tần, nhưng hoàn toàn có thể được khắc phục nếu bạn tuân thủ các bước kiểm tra tuần tự. Qua hướng dẫn chi tiết tập trung vào làm thế nào để đo kiểm Magnetron và Bo Inverter, bạn đã có đủ công cụ và kiến thức để tự sửa chữa tại nhà. Tuy nhiên, nếu bạn không có đồng hồ vạn năng hoặc thiếu kinh nghiệm với điện tử cao áp, bạn nên liên hệ Trung Tâm Sửa Điện Tử Limosa qua HOTLINE 0776 103 892.
